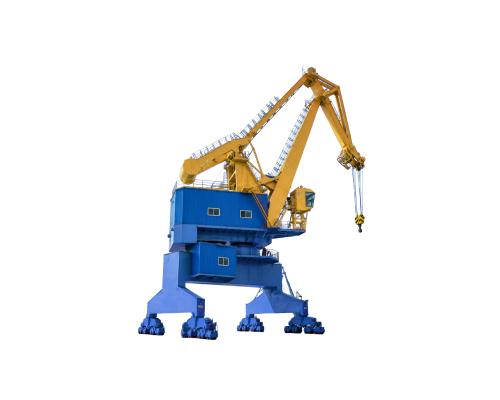

Четырёхзвенный портальный кран

Четырёхзвенный портальный кран — полноповоротное портовое грузоподъёмное оборудование с уравновешенной шарнирной стреловой системой. Такое исполнение ориентировано на крупные многоцелевые терминалы и объекты с интенсивной обработкой разных типов грузов. Компания «Кронштадт» предлагает поставку кранов с адаптацией пролёта, высоты подъёма, грузозахватных устройств, электропитания и управления под условия эксплуатации.

Основные технические параметры

Четырёхзвенная стреловая система

Основное отличие конструкции — шарнирный четырёхзвенный механизм, который при изменении вылета обеспечивает движение крюка по траектории, близкой к горизонтальной. При одновременном выполнении нескольких движений сокращается продолжительность перегрузочного цикла и уменьшается число промежуточных остановок. Поворотная часть обеспечивает обслуживание причальной зоны на 360°, поэтому один кран может работать с различными участками судна и площадки.

В металлоконструкцию входят стрела, А-образная рама, поворотная платформа и портал. Кран оснащается механизмами подъёма, изменения вылета, поворота и передвижения.

Ключевое преимущество четырёхзвенной системы связано с кинематикой стрелы. При изменении вылета груз перемещается по траектории, близкой к горизонтальной, без значительного дополнительного подъёма и опускания. Это снижает раскачивание и упрощает точное позиционирование при работе с контейнерами, грейфером и генеральными грузами. Динамическая система противовесов компенсирует собственную массу стрелового механизма и уменьшает требуемую мощность привода изменения вылета.

Универсальная работа с грузами

Кран рассчитан на применение сменных грузозахватных приспособлений: крюка, грейфера, контейнерного спредера и электромагнитного устройства. Быстросъёмный интерфейс позволяет оперативно менять оснастку и использовать один кран для контейнерных, генеральных и навалочных грузов.

Производительность и управление

Частотно-регулируемый электропривод обеспечивает плавный пуск и регулирование рабочих скоростей. Опционально могут применяться системы подавления раскачивания, автоматического цикла работы грейфера, мониторинга состояния и предотвращения столкновений стрелы. Данные характеристики особенно актуальны для терминалов, где важны повторяемость операций и сокращение продолжительности цикла.

Работа на большой причальной зоне

Поворотная часть обеспечивает вращение на 360°, поэтому кран может обслуживать значительную площадь причала и суда различных размеров. Практически горизонтальное перемещение груза при изменении вылета повышает устойчивость операций при установке контейнеров, работе с грейфером и точном перемещении оборудования.

Штормовая фиксация и контроль ветра

Для эксплуатации на открытых портовых площадках предусмотрена многоуровневая защита от ветровых нагрузок. Автоматические гидравлические рельсовые захваты и тормоза ходовых колёс фиксируют кран при возникновении опасной ситуации или пропадании питания. В нерабочем положении используются усиленные штормовые анкеры и стяжные устройства. Данные анемометра передаются в систему управления, которая предупреждает оператора при достижении установленного порога скорости ветра.

Отличия четырёхзвенного от однострелового крана

Четырёхзвенное исполнение целесообразно при высокой интенсивности грузовых операций, работе с несколькими типами грузов и повышенных требованиях к траектории перемещения. Одностреловой кран обладает более простой конфигурацией и функционалом, тогда как четырёхзвенная система даёт преимущества по плавности изменения вылета, устойчивости груза и удобству работы на многоцелевом терминале.

Подбор и поставка четырёхзвенных портальных кранов «Кронштадт»

При заказе четырёхзвенного портального крана важно определить типы грузов и долю каждого грузопотока, требуемую производительность, максимальный вылет, высоту подъёма, параметры рельсового пути и ограничения причала. Для грейферных операций учитываются тип и объём грейфера, для контейнеров — формат спредера, для генеральных грузов — габариты и схема строповки. Специалисты компании «Кронштадт» проработают индивидуальную компоновку и набор функций под ваш проект.
